产品详情
| 产品料号 | CPG707110D01 | |
| 额定负荷 | DC30V 0.1mA | |
| 接触阻抗 | 100mΩMax | |
| 绝缘阻抗 | 100MΩMin DC500V | |
| 耐电压 | AC250V(50-60HZ)for1Minute | |
| 电气寿命 | 100，000Cycles（Load） | |
| 机械寿命 | 100，000Cycles（Without Load） | |
| 操作力 | 200±50gf | |
| 使用温度 | -25℃+80℃ | |
| 操作类型 | 自锁 | |
| 耐候性能 | ||
| 耐寒性 | -20℃ | 96H |
| 耐热性 | 80℃ | 96H |
| 耐湿性 | 60℃±2℃ 90~95%RH | 96H |

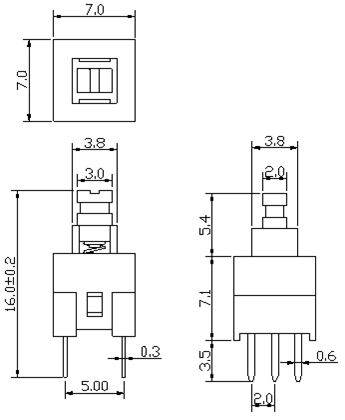

外形图

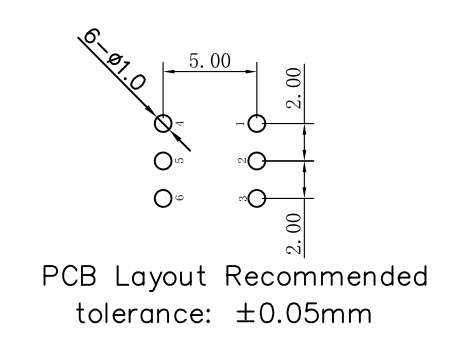

PCB设计图
电路图
| 包装规格 | ||
| 包装数(PCS) | 1盒 | 1000PCS |
| 1箱 | 10000PCS | |
| 波峰自动焊接条件 | ||
| 项目 | 预热温度 | 100±10℃ |
| 预热时间 | 60S(max.) | |
| 焊接温度 | 260±5℃ | |
| 焊接时间 | 5±1S | |
| 手工焊接条件 | ||
| 焊接温度 | 300℃±10℃ | |
| 焊接时间 | 3+1/0S | |
| 烙铁功率 | 60W(max.) | |
| 注意事项： |
| 1.本产品目录中产品的颜色与实物的颜色有所差异 |
| 2.请以最小订购单位的N(整数）倍来订货 |
| 3.汽车用时，请进行确认后使用 |
产品一览
| 产品编号 | 图片 | 外形尺寸 | 类型 | 克力 | PIN脚 | 颜色 | 规格书 | 备注 |
| CPG707110D03 | |
7.0*7.0*7.1 | 无声无锁 | 200±50gf | 6PIN | 蓝灰黑 |  |
|
| CPG707110D01 | |
7.0*7.0*7.1 | 自锁 | 200±50gf | 6PIN | 蓝白黑 | |
