8.0系列

产品料号 CPG808110D06 额定负荷 DC30V 0.1mA 接触阻抗 100mMax 绝缘阻抗 100MMin DC500V 耐电压 AC250V(50-60HZ)for1Minute 电气寿命 100,000Cycles(Load) 机械寿命 100,000Cycles(Without Load) 操作力 20050gf 使

CPG808110D06

CPG808110D06

产品应用:

产品详情

产品料号 CPG808110D06
额定负荷 DC30V  0.1mA
接触阻抗 100mΩMax
绝缘阻抗 100MΩMin DC500V
耐电压 AC250V(50-60HZ)for1Minute
电气寿命 100,000Cycles(Load)
机械寿命 100,000Cycles(Without Load)
操作力 200±50gf
使用温度 -25℃+80℃
操作类型 自锁
耐候性能
耐寒性 -20℃ 96H
耐热性 80℃ 96H
耐湿性 60℃±2℃ 90~95%RH 96H

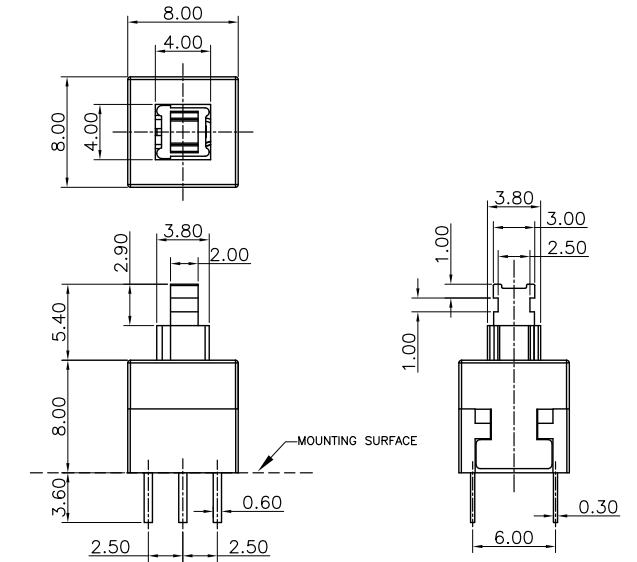

外形图

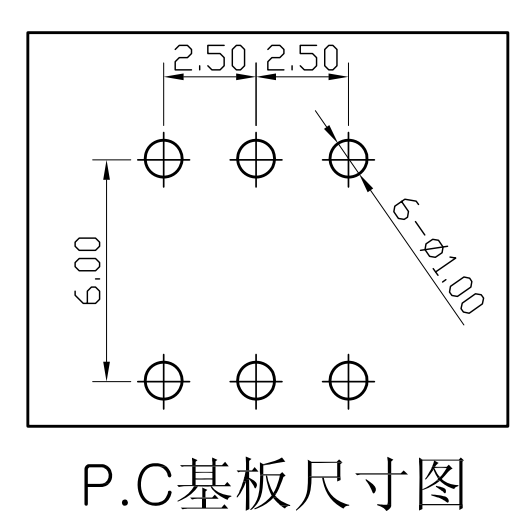

PCB设计图

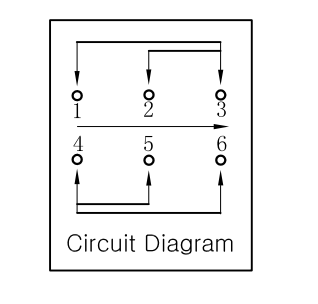

电路图




包装规格
包装数(PCS) 1盒 1000PCS
  1箱 10000PCS
波峰自动焊接条件
项目 预热温度 100±10℃
预热时间 60S(max.)
焊接温度 260±5℃
焊接时间 5±1S
手工焊接条件
  焊接温度 300℃±10℃
  焊接时间 3+1/0S
  烙铁功率 60W(max.)
注意事项:
1.本产品目录中产品的颜色与实物的颜色有所差异
2.请以最小订购单位的N(整数)倍来订货
3.汽车用时,请进行确认后使用


产品一览
产品编号 图片 外形尺寸 类型 克力 PIN脚 颜色 规格书 备注
CPG808110D06 CPG808110D06 8.0*8.0*8.1 自锁 320±50gf 6PIN 蓝白黑 规格书 .
CPG808110D04 CPG808110D04 8.0*8.0*8.1 有声无锁 200±50gf 6PIN 黑黑白 规格书 .
CPG808110D01 CPG808110D01 8.0*8.0*8.1 自锁 200±50gf 6PIN 蓝白黑 规格书 .
CPG808110D05 CPG808110D05 8.0*8.0*8.1 自锁 200±50gf 6PIN 黑黑白 规格书 .
CPG808110D03 CPG808110D03 8.0*8.0*8.1 无声无锁 200±50gf 6PIN 蓝白黑 规格书 .
