KO全彩中心轴

产品料号 CPG159301S08 额定负荷 DC12V10mA 接触阻抗 100mMax 绝缘阻抗 100MMinDC500V 耐电压 AC100V(50-60HZ)for1Minute 触感力 5010gf 动作力 4515gf 触发行程 1.50.3mm 全行程 3.0+0/-0.5mm 机械寿命 50,000,000C

CPG159301S08

CPG159301S08

产品应用:

产品详情

产品料号 CPG159301S08
额定负荷 DC12V10mA
接触阻抗 100mΩMax
绝缘阻抗 100MΩMinDC500V
耐电压 AC100V(50-60HZ)for1Minute
触感力 50±10gf
动作力 45±15gf
触发行程 1.6±0.5mm
全行程 3.6±0.5mm
机械寿命 50,000,000Cycles
使用温度 -20℃-+70℃
耐候性能
耐寒性 -20℃±2℃ 96H    48H
耐热性 70℃±2℃ 96H    48H
耐湿性 60℃±2℃90~95%RH 96H    48H

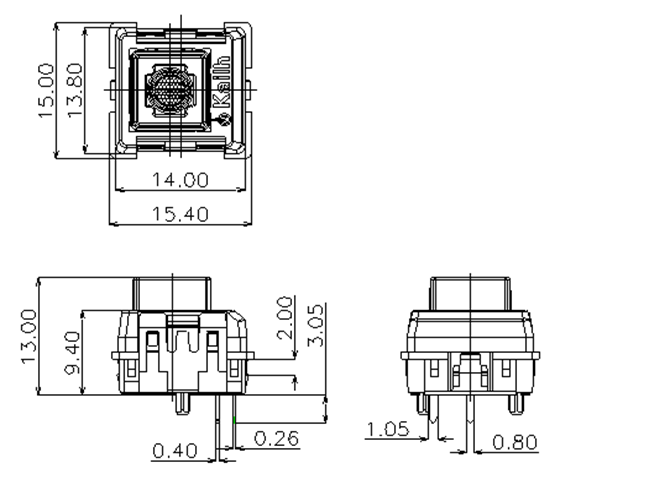

外形图

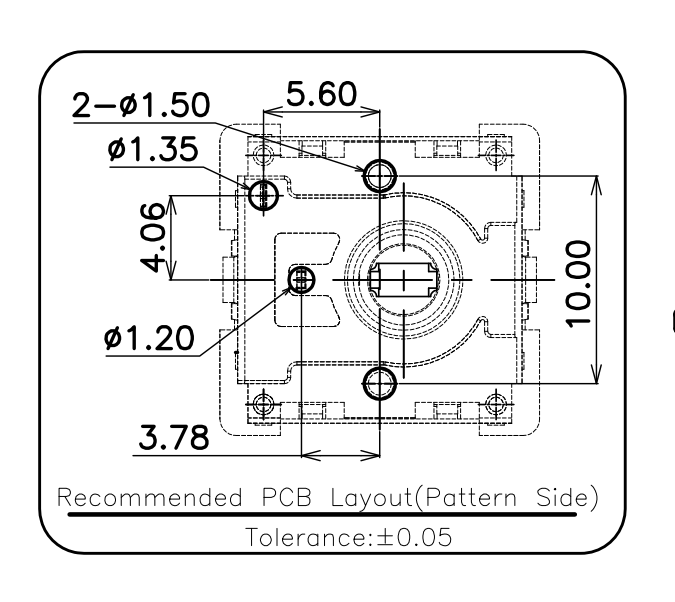

PCB设计图

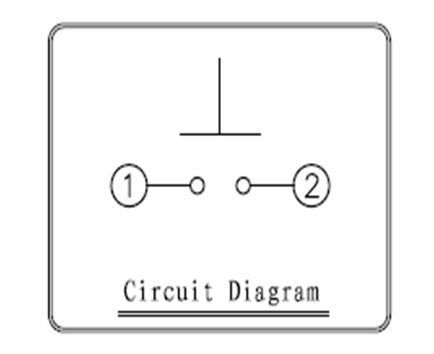

电路图


包装规格
包装数(PCS) 1盒 1000PCS
  1箱 4000PCS
波峰自动焊接条件
项目 预热温度 100±5℃
预热时间 60S(max.)
焊接温度 260±5℃
焊接时间 3±0.5S
手工焊接条件
  焊接温度 350℃±10℃
  焊接时间 3S±0.5S
  烙铁功率 20W(max.)
注意事项:
1.本产品目录中产品的颜色与实物的颜色有所差异
2.请使用1.6mm板厚的印刷电路板
3.请以最小订购单位的N(整数)倍来订货
4.汽车用时,请进行确认后使用

产品一览
产品编号 图片 手感类型 动作力 触发行程 全行程 寿命 规格书 备注
CPG159301S07 CPG159301S07 线性 50±10gf 1.6±0.5mm 3.6±0.5mm 50,000,000Cycles 规格书
CPG159301S08 CPG159301S08 段落 50±10gf 1.6±0.5mm 3.6±0.5mm 50,000,000Cycles 规格书
CPG159301S09 CPG159301S09 有声段落 50±10gf 1.6±0.5mm 3.6±0.5mm 50,000,000Cycles 规格书
