产品详情
| 产品料号 | CMI126703D06 | |
| 额定负荷 | DC30V 100mA | |
| 接触阻抗 | 100mΩMax | |
| 绝缘阻抗 | 100MΩMin DC500V | |
| 耐电压 | AC500V(50-60HZ)for1Minute | |
| 触感力 | / | |
| 动作力 | 60±10gf | |
| 触发行程 | 0.30±0.2mm | |
| 全行程 | 0.60mm以上 | |
| 机械寿命 | 3,000,000Cycles | |
| 使用温度 | -20℃+70℃ | |
| 耐候性能 | ||
| 耐寒性 | -20℃±2℃ | 96H |
| 耐热性 | 70℃±2℃ | 96H |
| 耐湿性 | 70℃±2℃90~95%RH | 96H |

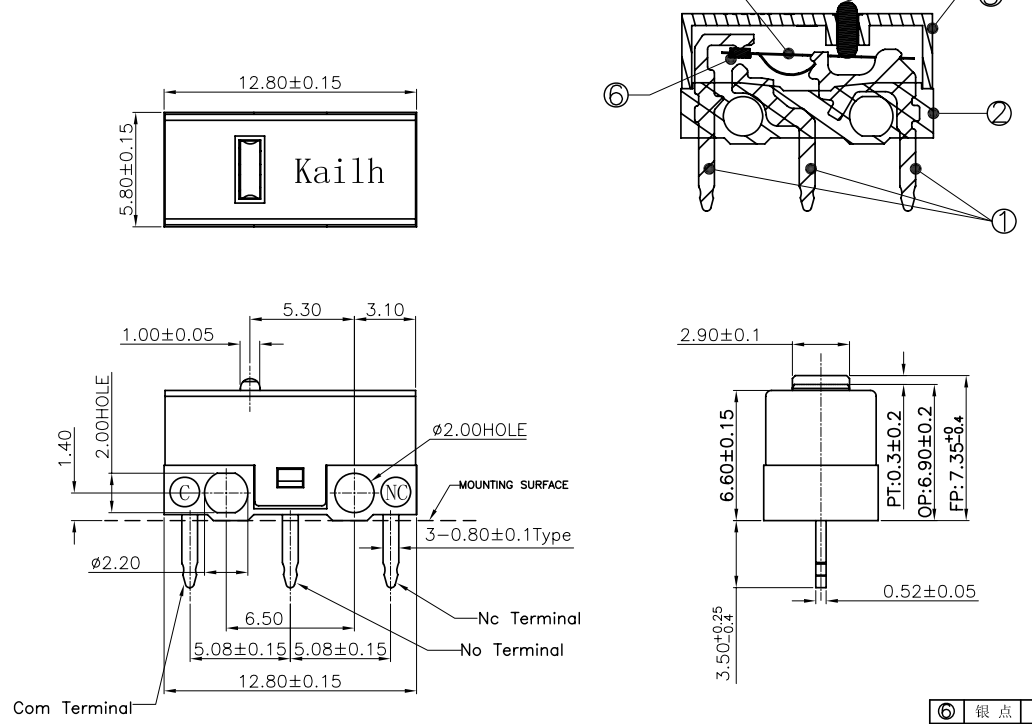

外形图

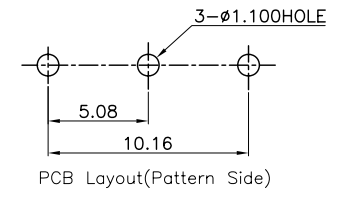

PCB设计图
电路图
| 包装规格 | ||
| 包装数(PCS) | 1盒 | 1000PCS |
| 1箱 | 20000PCS | |
| 波峰自动焊接条件 | ||
| 项目 | 预热温度 | 100±5℃ |
| 预热时间 | 60S(max.) | |
| 焊接温度 | 260±5℃ | |
| 焊接时间 | 5±1S | |
| 手工焊接条件 | ||
| 焊接温度 | 350℃±10℃ | |
| 焊接时间 | 3S±0.5S | |
| 烙铁功率 | 60W(max.) | |
| 注意事项： |
| 1.本产品目录中产品的颜色与实物的颜色有所差异 |
| 2.请使用1.6mm板厚的印刷电路板 |
| 3.请以最小订购单位的N(整数）倍来订货 |
| 4.汽车用时，请进行确认后使用 |
产品一览
| 产品编号 | 图片 | 手感类型 | 触感力 | 触发行程 | 全行程 | 规格书 | 寿命 |
| CMI126703D186 |  |
15%-35% | 100±20gf | 0.35±0.2mm | 0.5min |  |
1,000,000Cycles |
| CMI126703D06 | |
15%-40% | 60±10gf | 0.30±0.2mm | 0.6min | |
3,000,000Cycles |
| CMI126703D01 |  |
15%-35% | 70±10gf | 0.35±0.2mm | 0.6min | |
1,000,000Cycles |
| CMI126601D03 |  |
65±10gf | 0.30±0.2mm | |
80,000,000Cycles | ||
| CMI126601D01 |  |
65±15gf | 0.30±0.2mm | |
60,000,000Cycles | ||
| CMI126703D28 |  |
15%-35% | 60±10gf | 0.30±0.2mm | 0.6min | |
5,000,000Cycles |
| CMI126703D187 |  |
15%-35% | 100±20gf | 0.30±0.2mm | 0.5min | |
5,000,000Cycles |
| CMI126703D180 | |
15%-35% | 100±20gf | 0.30±0.2mm | 0.5min | |
3,000,000Cycles |
