CJP1612系列

产品料号 CMJP161219D03 全阻值 20K 阻抗特性型式 B线型 分压误差 40%-60% 接触杂音 300mV以下 机械角度 最大使用50度 操作力 12050gf 使用温度范围 -10℃~70℃ 额定电压/功率 DC5V 0.0125W 电气性能

CJP161219D03

CJP161219D03

产品应用:

产品详情

产品料号 CJP161219D03
全阻值 5K,10K,20K,50K
阻抗特性型式 "B"线型
分压误差 40%-60%
接触杂音 300mV以下
机械角度 最大使用55度
操作力 120±50gf
使用温度范围 -10℃~70℃
额定电压/功率 DC5V  0.0125W
电气性能 绝缘阻抗 100MΩ(min) DC250v
  耐电压 250VAC for 1 minute
机械性能 摇杆转动形式 圆周转动
  摇杆推拉强度 5kg保持3s
耐久性能 机械寿命 2,000,000cycles
耐候性能 耐寒性 -30℃  96H
  耐热性 70℃   96H

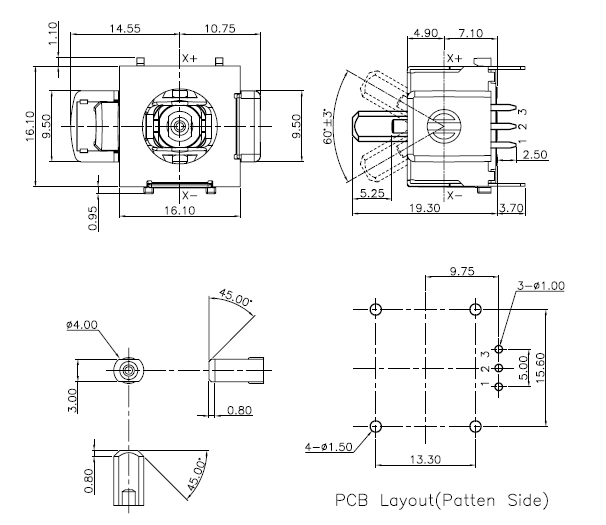

外形图


电路图




包装规格
包装数(PCS) 1包 50
  1箱 1500
波峰自动焊接条件
项目 预热温度 100±10℃
预热时间 60S (max.)
焊接温度 260±5℃
焊接时间 5±1S
手工焊接条件
  焊接温度 300±10℃
  焊接时间 3+1/0S
  烙铁功率 60W (max.)
1.考虑清洗触摸开关眭请协商
2.请不要从触摸开关上面浸入助焊剂
3.请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂
4.进行第2次焊接时,应在开关恢复到常温之后进行
5.请使用比重为0.8以上的助焊剂
注意事项:
1.本产品目录中产品的颜色与实物的颜色有所差异
2.请使用1.6mm板厚的印刷电路板
3.请以最小订购单位的N(整数)倍来订货
4.汽车用时,请进行确认后使用

产品一览
产品编号 图片 全阻值 阻抗特性型式 接触杂音 操作力 机械寿命 规格书 备注
CJP161219D04 CJP161219D04 5K,10K,20K,50K "B"线型 300mV以下 120±50gf 2,000,000cycles PDF .
CJP161219D03 CJP161219D03 5K,10K,20K,50K "B"线型 300mV以下 120±50gf 2,000,000cycles PDF .
CJP161219D02 CJP161219D02 5K,10K,20K,50K "B"线型 300mV以下 120±50gf 2,000,000cycles PDF .
CJP161219D01 CJP161219D01 5K,10k,20k,50k "B"线型 300mV以下 120±50gf 2,000,000cycles PDF .
