产品详情
| 产品料号 | CJP161219D04 | |
| 全阻值 | 5K,10K,20K,50K | |
| 阻抗特性型式 | "B"线型 | |
| 分压误差 | 40%-60% | |
| 接触杂音 | 300mV以下 | |
| 机械角度 | 最大使用55度 | |
| 操作力 | 120±50gf | |
| 使用温度范围 | -10℃~70℃ | |
| 额定电压/功率 | DC5V 0.0125W | |
| 电气性能 | 绝缘阻抗 | 100MΩ(min) DC250v |
| 耐电压 | 250VAC for 1 minute | |
| 机械性能 | 摇杆转动形式 | 圆周转动 |
| 摇杆推拉强度 | 5kg保持3s | |
| 耐久性能 | 机械寿命 | 2,000,000cycles |
| 耐候性能 | 耐寒性 | -30℃ 96H |
| 耐热性 | 70℃ 96H | |

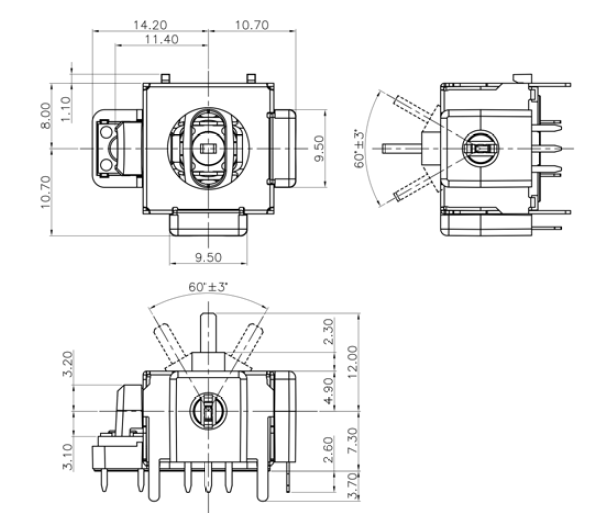

外形图
电路图
| 包装规格 | ||
| 包装数(PCS) | 1包 | 50 |
| 1箱 | 1500 | |
| 波峰自动焊接条件 | ||
| 项目 | 预热温度 | 100±10℃ |
| 预热时间 | 60S (max.) | |
| 焊接温度 | 260±5℃ | |
| 焊接时间 | 5±1S | |
| 手工焊接条件 | ||
| 焊接温度 | 300±10℃ | |
| 焊接时间 | 3+1/0S | |
| 烙铁功率 | 60W (max.) | |
| 1.考虑清洗触摸开关眭请协商 |
| 2.请不要从触摸开关上面浸入助焊剂 |
| 3.请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂 |
| 4.进行第2次焊接时，应在开关恢复到常温之后进行 |
| 5.请使用比重为0.8以上的助焊剂 |
| 注意事项： |
| 1.本产品目录中产品的颜色与实物的颜色有所差异 |
| 2.请使用1.6mm板厚的印刷电路板 |
| 3.请以最小订购单位的N(整数）倍来订货 |
| 4.汽车用时，请进行确认后使用 |
产品一览
| 产品编号 | 图片 | 全阻值 | 阻抗特性型式 | 接触杂音 | 操作力 | 机械寿命 | 规格书 | 备注 |
| CJP161219D04 | |
5K,10K,20K,50K | "B"线型 | 300mV以下 | 120±50gf | 2,000,000cycles |  |
. |
| CJP161219D03 |  |
5K,10K,20K,50K | "B"线型 | 300mV以下 | 120±50gf | 2,000,000cycles | |
. |
| CJP161219D02 |  |
5K,10K,20K,50K | "B"线型 | 300mV以下 | 120±50gf | 2,000,000cycles | |
. |
| CJP161219D01 |  |
5K,10k,20k,50k | "B"线型 | 300mV以下 | 120±50gf | 2,000,000cycles | |
. |
