薄膜轻触开关

产品料号 CTA455501S01 额定负荷 DC12V 50mA 接触阻抗 100mMax 绝缘阻抗 100MMin DC250V 耐电压 AC100V(50-60HZ)for1Minute 电气寿命 50,000Cycles (Load) 机械寿命 50,000Cycles (Without Load) 操作力 20050gf 预

CTA451701S01

CTA451701S01

产品应用:

产品详情

产品料号 CTA455501S01
额定负荷 DC12V 50mA
接触阻抗 100mΩMax
绝缘阻抗 100MΩMin DC250V
耐电压 AC100V(50-60HZ)for1Minute
电气寿命 50,000Cycles (Load)
机械寿命 50,000Cycles (Without Load)
操作力 200±50gf
预行程(PT) 0.20±0.10mm
使用温度 -10℃+70℃
操作类型 触动回复式
耐候性能
耐寒性 -20℃ 96H

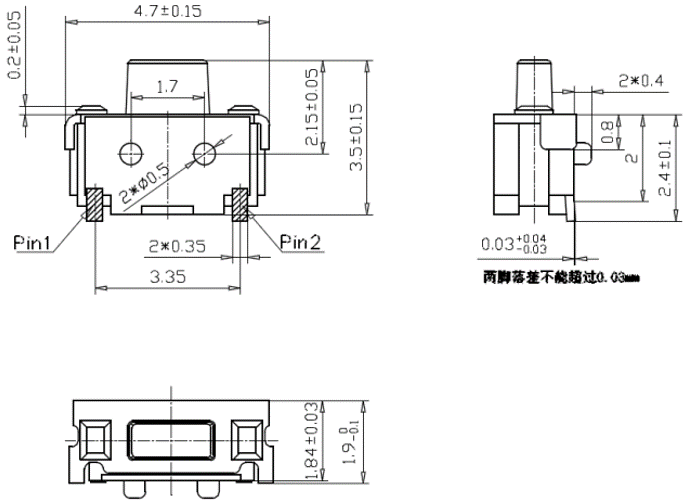

外形图

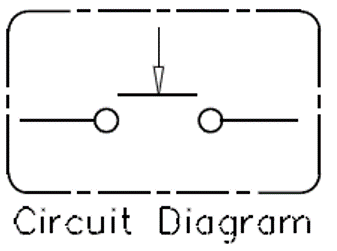

电路图




包装规格
包装数(PCS) 1盒 10000PCS
  1箱 70000PCS
波峰自动焊接条件
项目 预热温度 100±10℃
预热时间 60S(max.)
焊接温度 260±5℃
焊接时间 5±1S
手工焊接条件
  焊接温度 300℃±10℃
  焊接时间 3+1/0S
  烙铁功率 60W(max.)
注意事项:
1.本产品目录中产品的颜色与实物的颜色有所差异
2.请使用1.6mm板厚的印刷电路板
3.请以最小订购单位的N(整数)倍来订货
4.汽车用时,请进行确认后使用

产品一览
产品编号 图片 外形尺寸 类型 克力 行程 PIN脚 规格书 备注
CTA455501S01 CTA455501S01 4.5*4.5*0.55 触动回复式 160±30gf 0.2+0.1/-0.05mm 4 规格书
CTA451701S01 CTA451701S01 4.20*3.20*2.50 触动回复式 200±50gf 0.20±0.10mm 4 规格书
