产品详情
| 产品料号 | CLA684701D21 | |
| 额定负荷 | DC12V 50mA | |
| 接触阻抗 | 100mΩMax | |
| 绝缘阻抗 | 100MΩMin DC250V | |
| 耐电压 | AC250V(50-60HZ)for1Minute | |
| 电气寿命 | 100，000Cycles（Load） | |
| 机械寿命 | 100，000Cycles （Without Load） | |
| 操作力 | 160±50gf | |
| 行程 | 0.30±0.10mm | |
| 使用温度 | -10℃—+70℃ | |
| 操作类型 | / | |
| 耐候性能 | ||
| 耐寒性 | -20℃ | 96H |

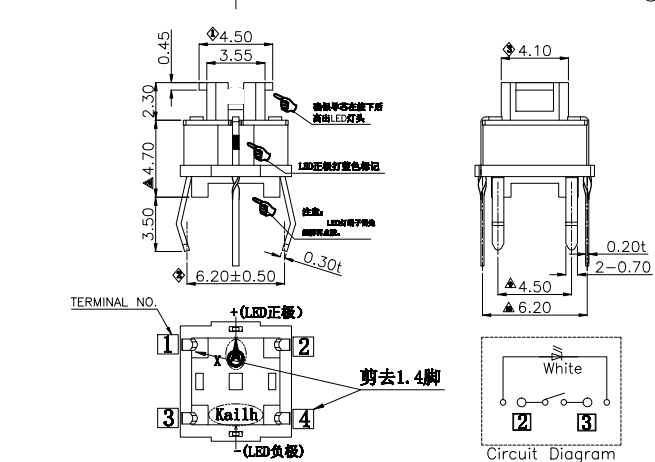

外形图
电路图
| 包装规格 | ||
| 包装数(PCS) | 1盒 | 500PCS |
| 1箱 | 50000PCS | |
| 波峰自动焊接条件 | ||
| 项目 | 预热温度 | 100±5℃ |
| 预热时间 | 60S(max.) | |
| 焊接温度 | 260±5℃ | |
| 焊接时间 | 5±1S | |
| 手工焊接条件 | ||
| 焊接温度 | 300℃±10℃ | |
| 焊接时间 | 3+1/0S | |
| 烙铁功率 | 60W(max.) | |
| 注意事项： |
| 1.本产品目录中产品的颜色与实物的颜色有所差异 |
| 2.请使用1.6mm板厚的印刷电路板 |
| 3.请以最小订购单位的N(整数）倍来订货 |
| 4.汽车用时，请进行确认后使用 |
| CLA682501S01 |
产品一览
| 产品编号 | 图片 | 外形尺寸 | 类型 | 克力 | 行程 | PIN脚 | 灯颜色 | 帽子形状 | 镭雕符号 | 规格书 |
| CLA682501S02 |  |
6.8*4.2*2.5 | 触动回复式 | 160+80/-30gf | 0.20±0.15mm | 4 | 蓝灯 |  |
||
| CLA682501S01 |  |
6.8*4.2*2.5 | 触动回复式 | 160+80/-30gf | 0.20±0.15mm | 6 | 黄绿双色灯 | |
||
| CLA684701D21 | |
7.30*6.80*7.0 | 触动回复式 | 160±50gf | 0.30±0.10mm | 4 | 白灯 | |
