Choc矮轴

产品料号 CPG135001D02 额定负荷 DC12V10mA 接触阻抗 200mMax 绝缘阻抗 100MMinDC100V 耐电压 AC100V(50-60HZ)for1Minute 触感力 6010gf 动作力 5010gf 触发行程 1.50.5mm 全行程 3.0+0/-0.5mm 机械寿命 50,000,000C

CPG135001D02

CPG135001D02

产品应用:

产品详情

产品料号 CPG135001D02
额定负荷 DC12V10mA
接触阻抗 200mΩMax
绝缘阻抗 100MΩMinDC100V
耐电压 AC100V(50-60HZ)for1Minute
触感力 60±10gf
动作力 50±10gf
触发行程 1.5±0.5mm
全行程 3.0+0/-0.5mm
机械寿命 70,000,000Cycles
使用温度 -20℃-+70℃
耐候性能
耐寒性 -20℃±2℃ 96H
耐热性 70℃±2℃ 96H
耐湿性 60℃±2℃90~95%RH 96H

外形图

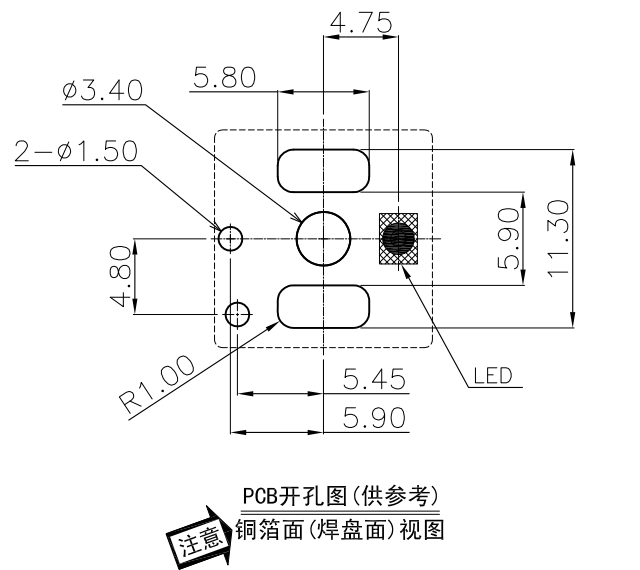

PCB设计图


电路图




包装规格
包装数(PCS) 1盒 1000PCS
  1箱 6000PCS
波峰自动焊接条件
项目 预热温度 100±5℃
预热时间 60S(max.)
焊接温度 260±5℃
焊接时间 5±0.5S
手工焊接条件
  焊接温度 350℃±10℃
  焊接时间 3S±0S
  烙铁功率 60W(max.)
注意事项:
1.本产品目录中产品的颜色与实物的颜色有所差异
2.请使用1.6mm板厚的印刷电路板
3.请以最小订购单位的N(整数)倍来订货
4.汽车用时,请进行确认后使用

产品一览
产品编号 图片 手感类型 动作力 触发行程 全行程 寿命 规格书 备注
CPG135301D03 CPG135301D03 有声段落 43±10gf 1.3±0.3mm 3.2±0.25mm 50,000,000Cycles 规格书 CHOC矮轴 V2
CPG135301D01 CPG135301D01 线性 43±10gf 1.3±0.3mm 3.2±0.25mm 50,000,000Cycles 规格书 CHOC矮轴 V2
CPG135301D02 CPG135301D02 段落 45±10gf 1.3±0.3mm 3.2±0.25mm 50,000,000Cycles 规格书 CHOC矮轴 V2
CPG135001D01 CPG135001D01 线性 50±10gf 1.5±0.5mm 3.0±0.5mm 50,000,000Cycles 规格书
CPG135001D03 CPG135001D03 有声段落 50±10gf 1.5±0.5mm 3.0±0.5mm 50,000,000Cycles 规格书
CPG135001D02 CPG135001D02 段落 50±10gf 1.5±0.5mm 3.0±0.5mm 50,000,000Cycles 规格书
