产品详情
| 产品料号 | CMI191001W01 | |
| 额定负荷 | DC12V 0.3A | |
| 接触阻抗 | 100mΩMax | |
| 绝缘阻抗 | 100MΩMin DC250V | |
| 耐电压 | AC500V(50-60HZ)for1Minute | |
| 触感力 | / | |
| 动作力 | 150±30gf | |
| 触发行程 | 0.5±0.3mm | |
| 全行程 | 1.20±0.3mm | |
| 机械寿命 | 1,000,000Cycles | |
| 使用温度 | -20℃--80℃ | |
| 耐候性能 | ||
| 耐寒性 | -20℃±2℃ | 96H |
| 耐热性 | 80℃±2℃ | 96H |
| 耐湿性 | 80℃±2℃90~95%RH | 96H |

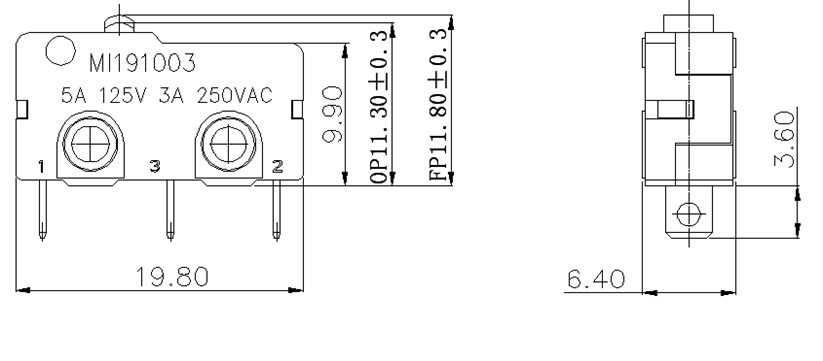

外形图
电路图
| 包装规格 | ||
| 包装数(PCS) | 1盒 | 100PCS |
| 1箱 | 6000PCS | |
| 波峰自动焊接条件 | ||
| 项目 | 预热温度 | 100±5℃ |
| 预热时间 | 60S(max.) | |
| 焊接温度 | 260±5℃ | |
| 焊接时间 | 5±1S | |
| 手工焊接条件 | ||
| 焊接温度 | 350℃±10℃ | |
| 焊接时间 | 3S±0.5S | |
| 烙铁功率 | 60W(max.) | |
| 注意事项： |
| 1.本产品目录中产品的颜色与实物的颜色有所差异 |
| 2.请使用1.6mm板厚的印刷电路板 |
| 3.请以最小订购单位的N(整数）倍来订货 |
| 4.汽车用时，请进行确认后使用 |
产品一览
| 产品编号 | 图片 | 克力范围 | 行程 | 插件式/贴片式 | 寿命 | 规格书 | 备注 |
| CMI191003W01 |  |
110±30gf | 0.60±0.20mm | 插件式 | 1,000,000Cycles |  |
. |
| CMI191001W01 | |
150±30gf | 0.50±0.20mm | 插件式 | 1,000,000Cycles | |
. |
