中型微动开关

产品料号 CMI191003W01 额定负荷 DC12V 0.1A 接触阻抗 100mMax 绝缘阻抗 100MMin DC250V 耐电压 AC500V(50-60HZ)for1Minute 触感力 / 动作力 13030gf 触发行程 0.50.3mm 全行程 1.200.3mm 机械寿命 1,000,000Cycles 使用

CMI191003W01

CMI191003W01

产品应用:

产品详情

产品料号 CMI191003W01
额定负荷 DC12V  0.1A
接触阻抗 100mΩMax
绝缘阻抗 100MΩMin DC250V
耐电压 AC500V(50-60HZ)for1Minute
触感力 /
动作力 130±30gf
触发行程 0.5±0.3mm
全行程 1.20±0.3mm
机械寿命 1,000,000Cycles
使用温度 -20℃--80℃
耐候性能
耐寒性 -20℃±2℃ 96H
耐热性 80℃±2℃ 96H
耐湿性 80℃±2℃90~95%RH 96H

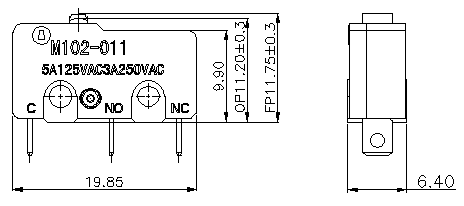

外形图


电路图




包装规格
包装数(PCS) 1盒 100PCS
  1箱 1500PCS
波峰自动焊接条件
项目 预热温度 100±5℃
预热时间 60S(max.)
焊接温度 260±5℃
焊接时间 5±1S
手工焊接条件
  焊接温度 350℃±10℃
  焊接时间 3S±0.5S
  烙铁功率 60W(max.)
注意事项:
1.本产品目录中产品的颜色与实物的颜色有所差异
2.请使用1.6mm板厚的印刷电路板
3.请以最小订购单位的N(整数)倍来订货
4.汽车用时,请进行确认后使用

产品一览
产品编号 图片 克力范围 行程 插件式/贴片式 寿命 规格书 备注
CMI191003W01 CMI191003W01 110±30gf 0.60±0.20mm 插件式 1,000,000Cycles 规格书 .
CMI191001W01 CMI191001W01 150±30gf 0.50±0.20mm 插件式 1,000,000Cycles 规格书 .
