方形微动开关

产品料号 CMI626001D10 额定负荷 DC12V 50mA 接触阻抗 100mMax 绝缘阻抗 100MMin DC250V 耐电压 AC250V(50-60HZ)for1Minute 手感率(CR) / 操作力(OF) 8020gf 触发行程 0.350.20mm 全行程 / 机械寿命 3,000,000Cycles

CMI626001D10

CMI626001D10

产品应用:

产品详情

产品料号 CMI626001D10
额定负荷 DC12V  50mA
接触阻抗 100mΩMax
绝缘阻抗 100MΩMin DC250V
耐电压 AC250V(50-60HZ)for1Minute
手感率(CR) /
操作力(OF) 80±20gf
触发行程 0.35±0.20mm
全行程 /
机械寿命 3,000,000Cycles
使用温度 -10℃--70℃
耐候性能
耐寒性 -20℃±2℃ 96H
耐热性 80℃±2℃ 96H
耐湿性 80℃±2℃ 90~95%RH 96H

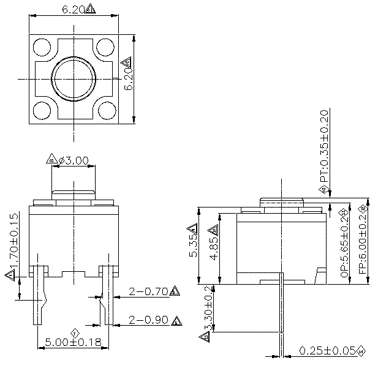

外形图

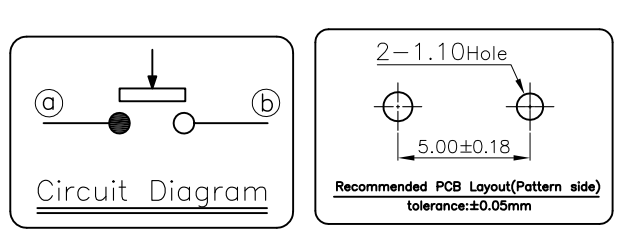

PCB设计图&电路图




包装规格
包装数(PCS) 1袋(PE) 1000PCS
  1箱 20000PCS
波峰自动焊接条件
项目 预热温度 110±5℃
预热时间 60S(max.)
焊接温度 260±5℃
焊接时间 5±1S
手工焊接条件
  焊接温度 350℃±10℃
  焊接时间 3S±0.5S
  烙铁功率 60W(max.)
注意事项:
1.本产品目录中产品的颜色与实物的颜色有所差异
2.请使用1.6mm板厚的印刷电路板
3.请以最小订购单位的N(整数)倍来订货
4.汽车用时,请进行确认后使用

产品一览
产品编号 图片 克力范围 行程 插件式/贴片式 寿命 规格书 备注
CMI629501D23 CMI629501D23 60-85gf 0.30±0.2mm 3,000,000Cycles 规格书
CMI627301D19 CMI627301D19 65±15gf 0.30±0.15mm 3,000,000Cycles 规格书
CMI626001D10 CMI626001D10 80±20gf 0.35±0.20mm 3,000,000Cycles 规格书
CMI625701D02 CMI625701D02 70±15gf 0.35±0.20mm 3,000,000Cycles 规格书
CMI625501D06 CMI625501D06 70±15gf 0.35±0.20mm 3,000,000Cycles 规格书
CMI624301D08 CMI624301D08 60±15gf 0.35±0.20mm 3,000,000Cycles 规格书
CMI624001D14 CMI624001D14 60±10gf 0.30±0.20mm 3,000,000Cycles 规格书
CMI623601D01 CMI623601D01 70±15gf 0.25±0.15mm 3,000,000Cycles 规格书
CMI623501D03 CMI623501D03 60±15gf 0.35±0.20mm 3,000,000Cycles 规格书
CMI629501D08 CMI629501D08 70±15gf 0.35±0.20mm 3,000,000Cycles 规格书
