产品详情
| 产品料号 | CPG1511F01S05 | |
| 额定负荷 | DC12V10mA | |
| 接触阻抗 | 200mΩMax | |
| 绝缘阻抗 | 100MΩMinDC100V | |
| 耐电压 | AC100V(50-60HZ)for1Minute | |
| 触感力 | ------- | |
| 动作力 | 60±10gf | |
| 触发行程 | 1.8±0.3mm | |
| 全行程 | 3.6+0/-0.3mm | |
| 机械寿命 | 80,000,000Cycles | |
| 使用温度 | -20℃-+70℃ | |
| 耐候性能 | ||
| 耐寒性 | -20℃±2℃ | 48H |
| 耐热性 | 70℃±2℃ | 48H |
| 耐湿性 | 60℃±2℃90~95%RH | 48H |
外形图

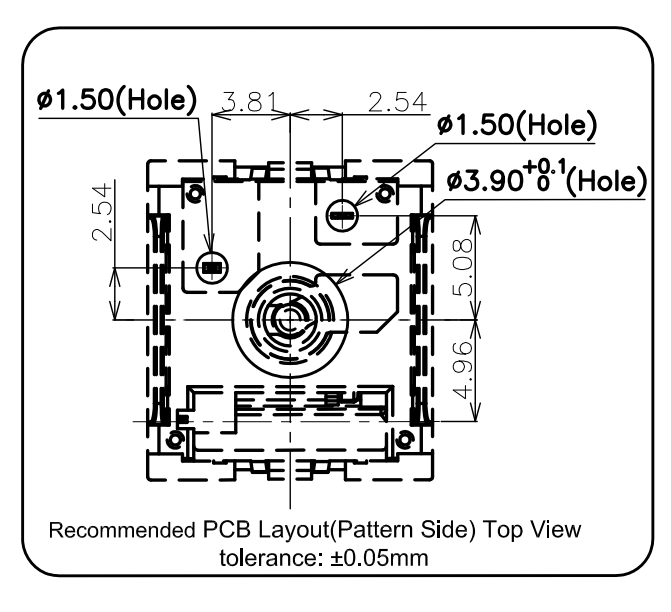

PCB设计图
电路图
| 包装规格 | ||
| 包装数(PCS) | 1盒 | 1000PCS |
| 1箱 | 4000PCS | |
| 波峰自动焊接条件 | ||
| 项目 | 预热温度 | 100±5℃ |
| 预热时间 | 60S(max.) | |
| 焊接温度 | 260±5℃ | |
| 焊接时间 | 3±0.5S | |
| 手工焊接条件 | ||
| 焊接温度 | 350℃±10℃ | |
| 焊接时间 | 3S±0.5S | |
| 烙铁功率 | 20W(max.) | |
| 注意事项： |
| 1.本产品目录中产品的颜色与实物的颜色有所差异 |
| 2.请使用1.6mm板厚的印刷电路板 |
| 3.请以最小订购单位的N(整数）倍来订货 |
| 4.汽车用时，请进行确认后使用 |
产品一览
| 产品编号 | 图片 | 手感类型 | 动作力 | 触发行程 | 全行程 | 寿命 | 规格书 | 备注 |
| CPG1511F01S172 |  |
段落 | 45±10gf | 2.0±0.4mm | 3.6±0.4mm | 100,000,000Cycles |  |
深海无声静音BOX轴PRO-鲸落 |
| CPG1511F01S129 |  |
线性 | 45±10gf | 1.8±0.4mm | 3.6±0.4mm | 100,000,000Cycles | |
深海无声静音BOX轴PRO-孤岛 |
| CPG1511F01S110 |  |
有声段落 | 55±10gf | 1.80±0.4mm | 3.60±0.3mm | 80,000,000Cycles | |
BOX轴V2 白轴 |
| CPG1511F01S109 |  |
段落 | 75±10gf | 2.0±0.4mm | 3.60±0.3mm | 50,000,000Cycles | |
BOX轴V2 茶轴 |
| CPG1511F01S108 |  |
线性 | 40±10gf | 1.8±0.4mm | 3.60±0.3mm | 80,000,000Cycles | |
BOX轴V2 红轴 |
| CPG1511F01S80-1 |  |
段落 | 57±10gf | 1.8±0.4mm | 3.60±0.3mm | 100,000,000Cycles | |
BOX水母轴X |
| CPG1511F01S70-1 | |
线性 | 50±10gf | 1.8±0.4mm | 3.60±0.3mm | 100,000,000Cycles | |
BOX水母轴Y |
| CPG1511F01S77-1 |  |
线性 | 50±10gf | 1.8±0.4mm | 3.6±0.3mm | 100,000,000Cycles | |
深海无声静音BOX轴 |
| CPG1511F01S04 |  |
线性 | 45±10gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |
|
| CPG1511F01S05 | |
线性 | 60±10gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |
|
| CPG1511F01S03 |  |
段落 | 45±10gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |
|
| CPG1511F01S11 |  |
有声段落 | 50±15gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |
|
| CPG1511F01S09 |  |
有声段落 | 65±15gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |
|
| CPG1511F01S38 |  |
段落 | 45±10gf | 1.8±0.4mm | 3.6±0.4mm | 80,000,000Cycles | |
BOX静音轴 |
| CPG1511F01S69 |  |
线性 | 35±10gf | 1.8±0.4mm | 3.6±0.4mm | 80,000,000Cycles | |
BOX静音轴 |
| CPG1511F01S02 |  |
有声段落 | 45±15gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |
