BOX防水防尘轴

产品料号 CPG1511F01S02 额定负荷 DC12V10mA 接触阻抗 200mMax 绝缘阻抗 100MMinDC100V 耐电压 AC100V(50-60HZ)for1Minute 触感力 5510gf 动作力 4515gf 触发行程 1.80.3mm 全行程 3.6+0/-0.3mm 机械寿命 80,000,000

CPG1511F01S02

CPG1511F01S02

产品应用:

产品详情

产品料号 CPG1511F01S02
额定负荷 DC12V10mA
接触阻抗 200mΩMax
绝缘阻抗 100MΩMinDC100V
耐电压 AC100V(50-60HZ)for1Minute
触感力 55±10gf
动作力 45±15gf
触发行程 1.8±0.3mm
全行程 3.6+0/-0.3mm
机械寿命 80,000,000Cycles
使用温度 -20℃-+70℃
耐候性能
耐寒性 -20℃±2℃ 48H
耐热性 70℃±2℃ 48H
耐湿性 60℃±2℃90~95%RH 48H

外形图

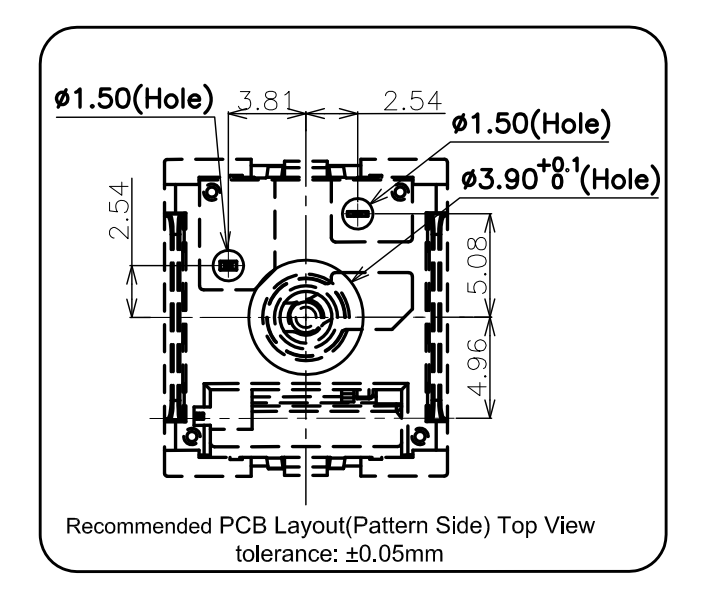

PCB设计图



电路图


包装规格
包装数(PCS) 1盒 1000PCS
  1箱 4000PCS
波峰自动焊接条件
项目 预热温度 100±5℃
预热时间 60S(max.)
焊接温度 260±5℃
焊接时间 3±0.5S
手工焊接条件
  焊接温度 350℃±10℃
  焊接时间 3S±0.5S
  烙铁功率 20W(max.)
注意事项:
1.本产品目录中产品的颜色与实物的颜色有所差异
2.请使用1.6mm板厚的印刷电路板
3.请以最小订购单位的N(整数)倍来订货
4.汽车用时,请进行确认后使用

产品一览
产品编号 图片 手感类型 动作力 触发行程 全行程 寿命 规格书 备注
CPG1511F01S172 CPG1511F01S172 段落 45±10gf 2.0±0.4mm 3.6±0.4mm 100,000,000Cycles PDF 深海无声静音BOX轴PRO-鲸落
CPG1511F01S129 CPG1511F01S129 线性 45±10gf 1.8±0.4mm 3.6±0.4mm 100,000,000Cycles PDF 深海无声静音BOX轴PRO-孤岛
CPG1511F01S110 CPG1511F01S110 有声段落 55±10gf 1.80±0.4mm 3.60±0.3mm 80,000,000Cycles PDF BOX轴V2 白轴
CPG1511F01S109 CPG1511F01S109 段落 75±10gf 2.0±0.4mm 3.60±0.3mm 50,000,000Cycles PDF BOX轴V2 茶轴
CPG1511F01S108 CPG1511F01S108 线性 40±10gf 1.8±0.4mm 3.60±0.3mm 80,000,000Cycles PDF BOX轴V2 红轴
CPG1511F01S80-1 CPG1511F01S80-1 段落 57±10gf 1.8±0.4mm 3.60±0.3mm 100,000,000Cycles PDF BOX水母轴X
CPG1511F01S70-1 CPG1511F01S70-1 线性 50±10gf 1.8±0.4mm 3.60±0.3mm 100,000,000Cycles PDF BOX水母轴Y
CPG1511F01S77-1 CPG1511F01S77-1 线性 50±10gf 1.8±0.4mm 3.6±0.3mm 100,000,000Cycles PDF 深海无声静音BOX轴
CPG1511F01S04 CPG1511F01S04 线性 45±10gf 1.8±0.3mm 3.6±0.3mm 80,000,000Cycles PDF
CPG1511F01S05 CPG1511F01S05 线性 60±10gf 1.8±0.3mm 3.6±0.3mm 80,000,000Cycles PDF
CPG1511F01S03 CPG1511F01S03 段落 45±10gf 1.8±0.3mm 3.6±0.3mm 80,000,000Cycles PDF
CPG1511F01S11 CPG1511F01S11 有声段落 50±15gf 1.8±0.3mm 3.6±0.3mm 80,000,000Cycles PDF
CPG1511F01S09 CPG1511F01S09 有声段落 65±15gf 1.8±0.3mm 3.6±0.3mm 80,000,000Cycles PDF
CPG1511F01S38 CPG1511F01S38 段落 45±10gf 1.8±0.4mm 3.6±0.4mm 80,000,000Cycles PDF BOX静音轴
CPG1511F01S69 CPG1511F01S69 线性 35±10gf 1.8±0.4mm 3.6±0.4mm 80,000,000Cycles PDF BOX静音轴
CPG1511F01S02 CPG1511F01S02 有声段落 45±15gf 1.8±0.3mm 3.6±0.3mm 80,000,000Cycles PDF
