产品详情
产品料号 | CPG1511F01S70-1 | |
额定负荷 | DC12V10mA | |
接触阻抗 | 200mΩMax | |
绝缘阻抗 | 100MΩMinDC100V | |
耐电压 | AC100V(50-60HZ)for1Minute | |
触感力 | - | |
动作力 | 50±10gf | |
触发行程 | 1.8±0.4mm | |
全行程 | 3.60±0.3mm | |
机械寿命 | 100,000,000Cycles | |
使用温度 | -20℃-+70℃ | |
耐候性能 | ||
耐寒性 | -20℃±2℃ | 48H |
耐热性 | 70℃±2℃ | 48H |
耐湿性 | 60℃±2℃90~95%RH | 48H |

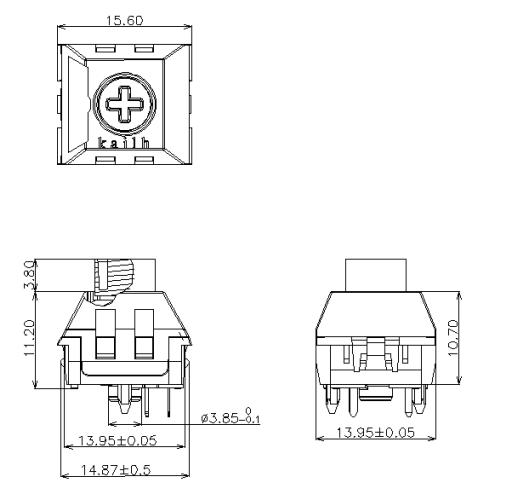

外形图

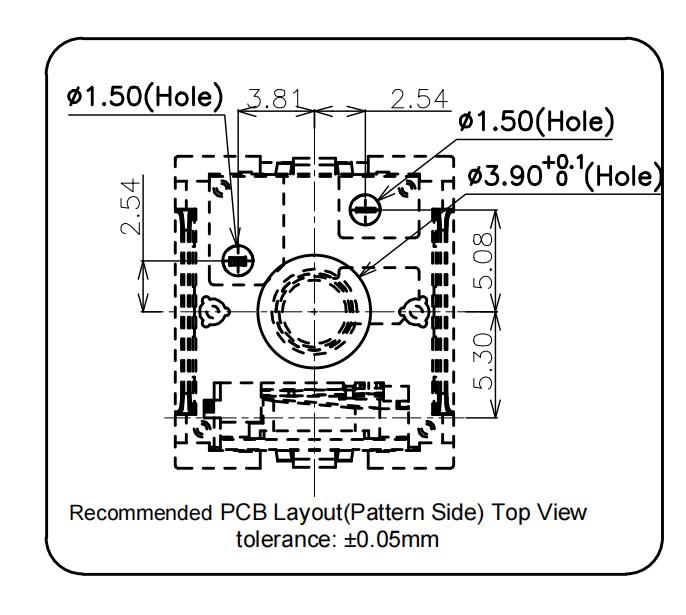

PCB设计图

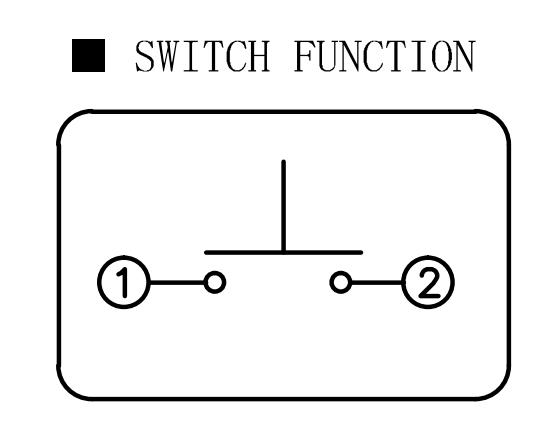

电路图
包装规格 | ||
包装数(PCS) | 1盒 | 1000PCS |
1箱 | 4000PCS | |
波峰自动焊接条件 | ||
项目 | 预热温度 | 100±5℃ |
预热时间 | 60S(max.) | |
焊接温度 | 260±5℃ | |
焊接时间 | 3±0.5S | |
手工焊接条件 | ||
焊接温度 | 350℃±10℃ | |
焊接时间 | 3S±0.5S | |
烙铁功率 | 20W(max.) |
注意事项: |
1.本产品目录中产品的颜色与实物的颜色有所差异 |
2.请使用1.6mm板厚的印刷电路板 |
3.请以最小订购单位的N(整数)倍来订货 |
4.汽车用时,请进行确认后使用 |
产品一览
产品编号 | 图片 | 手感类型 | 动作力 | 触发行程 | 全行程 | 寿命 | 规格书 | 备注 |
CPG1511F01S172 | 段落 | 45±10gf | 2.0±0.4mm | 3.6±0.4mm | 100,000,000Cycles | 深海无声静音BOX轴PRO-鲸落 | ||
CPG1511F01S129 | 线性 | 45±10gf | 1.8±0.4mm | 3.6±0.4mm | 100,000,000Cycles | 深海无声静音BOX轴PRO-孤岛 | ||
CPG1511F01S110 | 有声段落 | 55±10gf | 1.80±0.4mm | 3.60±0.3mm | 80,000,000Cycles | BOX轴V2 白轴 | ||
CPG1511F01S109 | 段落 | 75±10gf | 2.0±0.4mm | 3.60±0.3mm | 50,000,000Cycles | BOX轴V2 茶轴 | ||
CPG1511F01S108 | 线性 | 40±10gf | 1.8±0.4mm | 3.60±0.3mm | 80,000,000Cycles | BOX轴V2 红轴 | ||
CPG1511F01S80-1 | 段落 | 57±10gf | 1.8±0.4mm | 3.60±0.3mm | 100,000,000Cycles | BOX水母轴X | ||
CPG1511F01S70-1 | 线性 | 50±10gf | 1.8±0.4mm | 3.60±0.3mm | 100,000,000Cycles | BOX水母轴Y | ||
CPG1511F01S77-1 | 线性 | 50±10gf | 1.8±0.4mm | 3.6±0.3mm | 100,000,000Cycles | 深海无声静音BOX轴 | ||
CPG1511F01S04 | 线性 | 45±10gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |||
CPG1511F01S05 | 线性 | 60±10gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |||
CPG1511F01S03 | 段落 | 45±10gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |||
CPG1511F01S11 | 有声段落 | 50±15gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |||
CPG1511F01S09 | 有声段落 | 65±15gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles | |||
CPG1511F01S38 | 段落 | 45±10gf | 1.8±0.4mm | 3.6±0.4mm | 80,000,000Cycles | BOX静音轴 | ||
CPG1511F01S69 | 线性 | 35±10gf | 1.8±0.4mm | 3.6±0.4mm | 80,000,000Cycles | BOX静音轴 | ||
CPG1511F01S02 | 有声段落 | 45±15gf | 1.8±0.3mm | 3.6±0.3mm | 80,000,000Cycles |
