产品详情
产品料号 | CTA603201D30 | |
额定负荷 | DC12V 50mA | |
接触阻抗 | 100mΩMax | |
绝缘阻抗 | 100MΩMin DC250V | |
耐电压 | AC250V(50-60HZ)for1Minute | |
电气寿命 | / | |
机械寿命 | 100,000Cycles (Without Load) | |
操作力 | 160±50gf | |
预行程(PT) | 0.25±0.10mm | |
使用温度 | -10℃+70℃ | |
操作类型 | 插件式 | |
耐候性能 | ||
耐寒性 | -20℃±2℃ | 96H |
耐热性 | 70℃±2℃ | 96H |
耐湿性 | 70℃±2℃ | 90~95%RH 96H |

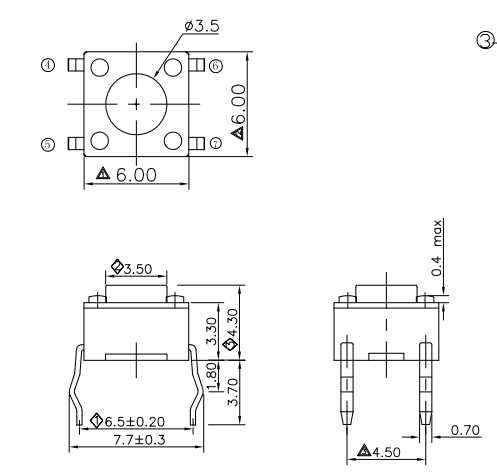

外形图

电路图
包装规格 | ||
包装数(PCS) | 1盒 | 1000PCS |
1箱 | 20000PCS | |
波峰自动焊接条件 | ||
项目 | 预热温度 | 100±5℃ |
预热时间 | 60S(max.) | |
焊接温度 | 260±5℃ | |
焊接时间 | 5±1S | |
手工焊接条件 | ||
焊接温度 | 350℃±10℃ | |
焊接时间 | 3±0.5s | |
烙铁功率 | 60W(max.) |
注意事项: |
1.本产品目录中产品的颜色与实物的颜色有所差异 |
2.请使用1.6mm板厚的印刷电路板 |
3.请以最小订购单位的N(整数)倍来订货 |
4.汽车用时,请进行确认后使用 |
产品一览
产品编号 | 图片 | 外形尺寸 | 类型 | 克力 | 行程 | PIN脚 | 规格书 | 备注 |
CTA603201S67 | ![]() |
6.0*6.0*5.0 | 贴片式 | 70±20gf | 0.20±0.10mm | - | ![]() |
|
CTA603201D61 | ![]() |
6.0*6.0*4.3 | 插件式 | 100±30gf | 0.25±0.10mm | - | ![]() |
|
CTA603201D30 | ![]() |
6.0*6.0*4.3 | 插件式 | 160±50gf | 0.25±0.10mm | - | ![]() |
|
CTA603201D04 | ![]() |
6.0*6.0*4.3 | 插件式 | 160±50gf | 0.25±0.10mm | 4 | ![]() |
|
CTA603201D03 | ![]() |
6.0*6.0*4.3 | 插件式 | 160±50gf | 0.25±0.10mm | 4 | ![]() |
|
CTA603201D02 | ![]() |
6.0*6.0*5.0 | 插件式 | 250±50gf | 0.25±0.10mm | - | ![]() |
|
CTA603201D15 | ![]() |
6.0*6.0*4.3 | 插件式 | 160±50gf | 0.25±0.10mm | 4 | ![]() |
|
CTA603201D11 | ![]() |
6.0*6.0*4.3 | 插件式 | 160±50gf | 0.25±0.10mm | 4 | ![]() |
|
CTA603201D01 | ![]() |
6.0*6.0*4.3 | 触动回复式 | 250±50gf | 0.25±0.10mm | 4 | ![]() |
