产品详情
产品料号 | CLA604901D05 | |
额定负荷 | DC12V 50mA | |
接触阻抗 | 100mΩMax | |
绝缘阻抗 | 100MΩMin DC250V | |
耐电压 | AC250V(50-60HZ)for1Minute | |
电气寿命 | 100,000Cycles (Load) | |
机械寿命 | 100,000Cycles (Without Load) | |
操作力 | 150±50gf | |
预行程(PT) | 0.25±0.10mm | |
使用温度 | -10℃+70℃ | |
操作类型 | 触动回复式 | |
耐候性能 | ||
耐寒性 | -20℃ | 96H |

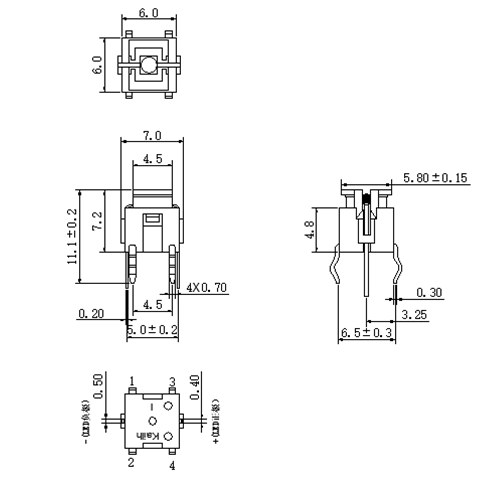

外形图

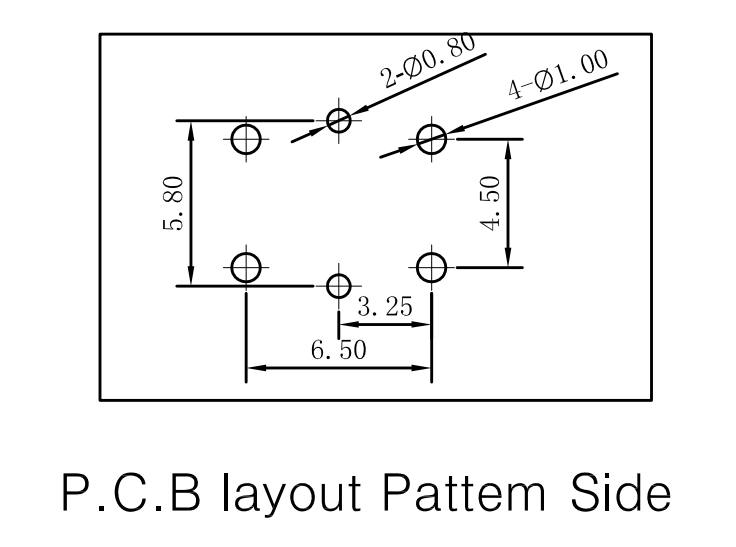

电路图

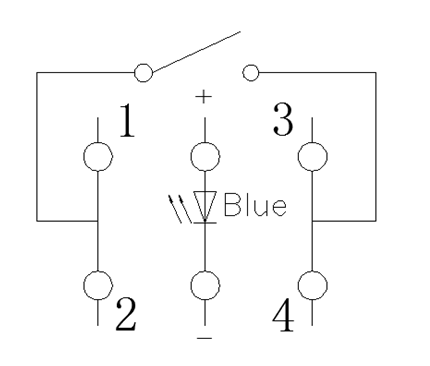

电路图

包装规格 | ||
包装数(PCS) | 1盒 | 1000PCS |
1箱 | 10000PCS | |
波峰自动焊接条件 | ||
项目 | 预热温度 | 100±10℃ |
预热时间 | 60S(max.) | |
焊接温度 | 260±5℃ | |
焊接时间 | 5±1S | |
手工焊接条件 | ||
焊接温度 | 300℃±10℃ | |
焊接时间 | 3+1/0S | |
烙铁功率 | 60W(max.) |
注意事项: |
1.本产品目录中产品的颜色与实物的颜色有所差异 |
2.请使用1.6mm板厚的印刷电路板 |
3.请以最小订购单位的N(整数)倍来订货 |
4.汽车用时,请进行确认后使用 |
产品一览
产品编号 | 图片 | 外形尺寸 | 类型 | 克力 | 行程 | PIN脚 | 灯颜色 | 帽子形状 | 镭雕符号 | 规格书 |
CLA614801D05 | ![]() |
6.10*6.10*7.0 | 触动回复式 | 160±50gf | 0.25+0.05/0.15mm | 6 | 蓝灯 | ![]() |
||
CLA614801D04 | ![]() |
6.10*6.10*7.0 | 触动回复式 | 160±50gf | 0.25+0.05/-0.15mm | 6 | 绿灯 | ![]() |
||
CLA604901D01 | ![]() |
6.0*6.0*7.2 | 插片式 | 150±50gf | 0.25±0.10mm | 6 PIN | 蓝灯 | - | - | ![]() |
CLA604901S07 | ![]() |
- | 贴片式 | 160±50gf | 0.25±0.10mm | - | 圆平蓝灯 | - | - | ![]() |
CLA604901D05 | ![]() |
6.0*6.0*7.2 | 触动回复式 | 150±50gf | 0.25±0.10mm | 6 PIN | 蓝灯 | - | - | ![]() |
CLA614801D03-HF | ![]() |
6.10*6.10*7.0 | 触动回复式 | 160±50gf | 0.25+0.05/-0.15mm | 4 | 黄白双色灯 | ![]() |
||
CLA614801D01-HF | ![]() |
6.10*6.10*7.0 | 触动回复式 | 160±50gf | 0.25+0.05/-0.15mm | 4 | 黄白双色灯 | ![]() |
||
CLA604901D64-HF | ![]() |
6.0*6.0*7.2 | 插件式 | 250±50gf | 0.25±0.10mm | 6 PIN | 蓝灯 | - | - | ![]() |
