CLA6049系列

产品料号 CLA604901D01 额定负荷 DC12V 50mA 接触阻抗 100mMax 绝缘阻抗 100MMin DC250V 耐电压 AC250V(50-60HZ)for1Minute 电气寿命 100,000Cycles (Load) 机械寿命 100,000Cycles (Without Load) 操作力 15050gf

CLA604901D01

CLA604901D01

产品应用:

产品详情

产品料号 CLA604901D01
额定负荷 DC12V 50mA
接触阻抗 100mΩMax
绝缘阻抗 100MΩMin DC250V
耐电压 AC250V(50-60HZ)for1Minute
电气寿命 100,000Cycles (Load)
机械寿命 100,000Cycles (Without Load)
操作力 150±50gf
预行程(PT) 0.25±0.10mm
使用温度 -10℃+70℃
操作类型 插件式
耐候性能
耐寒性 -20℃ 96H
耐热性 80℃ 96H
耐湿性 60℃ 90~95%RH 96H

外形图

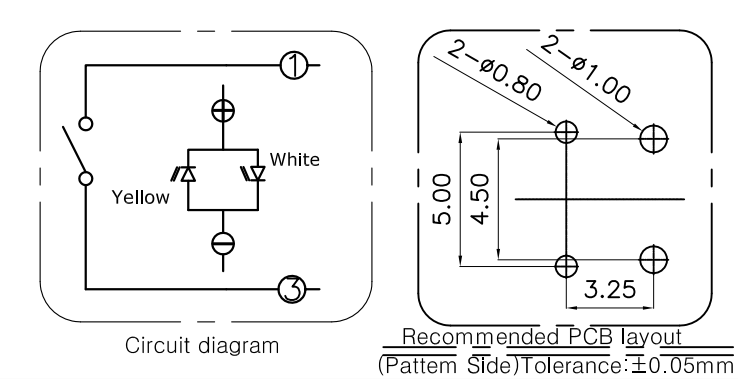

PCB设计图&电路图




包装规格
包装数(PCS) 1盒 1000PCS
  1箱 20000PCS
波峰自动焊接条件
项目 预热温度 110℃
预热时间 60S(max.)
焊接温度 260±5℃
焊接时间 5S
手工焊接条件
  焊接温度 350℃±5℃
  焊接时间 3+1/0S
  烙铁功率 60W(max.)
注意事项:
1.本产品目录中产品的颜色与实物的颜色有所差异
2.请使用1.6mm板厚的印刷电路板
3.请以最小订购单位的N(整数)倍来订货
4.汽车用时,请进行确认后使用

产品一览
产品编号 图片 外形尺寸 类型 克力 行程 PIN脚 灯颜色 帽子形状 镭雕符号 规格书
CLA614801D05 CLA614801D05 6.10*6.10*7.0 触动回复式 160±50gf 0.25+0.05/0.15mm 6 蓝灯 规格书
CLA614801D04 CLA614801D04 6.10*6.10*7.0 触动回复式 160±50gf 0.25+0.05/-0.15mm 6 绿灯 规格书
CLA604901D01 CLA604901D01 6.0*6.0*7.2 插片式 150±50gf 0.25±0.10mm 6 PIN 蓝灯 - - 规格书
CLA604901S07 CLA604901S07 - 贴片式 160±50gf 0.25±0.10mm - 圆平蓝灯 - - 规格书
CLA604901D05 CLA604901D05 6.0*6.0*7.2 触动回复式 150±50gf 0.25±0.10mm 6 PIN 蓝灯 - - 规格书
CLA614801D03-HF CLA614801D03-HF 6.10*6.10*7.0 触动回复式 160±50gf 0.25+0.05/-0.15mm 4 黄白双色灯 规格书
CLA614801D01-HF CLA614801D01-HF 6.10*6.10*7.0 触动回复式 160±50gf 0.25+0.05/-0.15mm 4 黄白双色灯 规格书
CLA604901D64-HF CLA604901D64-HF 6.0*6.0*7.2 插件式 250±50gf 0.25±0.10mm 6 PIN 蓝灯 - - 规格书
