CLA8563系列

产品料号 CLA851101D10 额定负荷 DC12V 50mA 接触阻抗 100mMax 绝缘阻抗 50MMin DC250V 耐电压 AC250V(50-60HZ)for1Minute 电气寿命 500,000Cycles (Load) 机械寿命 500,000Cycles (Without Load) 操作力 35050gf 预

CLA851101D10

CLA851101D10

产品应用:

产品详情

产品料号 CLA851101D10
额定负荷 DC12V 50mA
接触阻抗 100mΩMax
绝缘阻抗 50MΩMin DC250V
耐电压 AC250V(50-60HZ)for1Minute
电气寿命 500,000Cycles (Load)
机械寿命 500,000Cycles (Without Load)
操作力 350±50gf
预行程(PT) 0.8±0.15mm
使用温度 -25℃+80℃
操作类型 触动回复式
耐候性能
耐寒性 -20℃ 96H



外形图

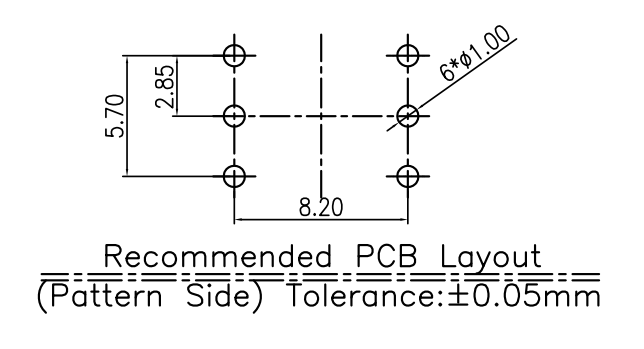

PCB设计图



电路图




包装规格
包装数(PCS) 1盒 500PCS
  1箱 5000PCS
波峰自动焊接条件
项目 预热温度 100±10℃
预热时间 60S(max.)
焊接温度 260±5℃
焊接时间 5±1S
手工焊接条件
  焊接温度 300℃±10℃
  焊接时间 3+1/0S
  烙铁功率 60W(max.)
注意事项:
1.本产品目录中产品的颜色与实物的颜色有所差异
2.请使用1.6mm板厚的印刷电路板
3.请以最小订购单位的N(整数)倍来订货
4.汽车用时,请进行确认后使用

产品一览
产品编号 图片 外形尺寸 类型 克力 行程 PIN脚 灯颜色 帽子形状 镭雕符号 规格书
CLA851101D10 CLA851101D10 9.5*8.5*12.4 触动回复式 350±50gf 1.20±0.3mm 6 白灯 扇形帽子 灯光符号 规格书
CLA851101D09 CLA851101D09 9.5*8.5*12.4 触动回复式 350±50gf 1.20±0.3mm 6 白灯 扇形帽子 号角符号 规格书
CLA851101D08 CLA851101D08 9.5*8.5*12.4 触动回复式 350±50gf 1.20±0.3mm 6 白灯 扇形帽子 三角符号 规格书
CLA117201D01 CLA117201D01 11.0*11.60*9.70 触动回复式 150±50gf 0.25±0.10mm 6 白灯 规格书
CLA856301S01 CLA856301S01 - 贴片式 250±50gf 1.30±0.2mm - 红灯 - - 规格书
