产品详情
| 产品料号 | CLA117201D01 | |
| 额定负荷 | DC12V 50mA | |
| 接触阻抗 | 100mΩMax | |
| 绝缘阻抗 | 100MΩMin DC250V | |
| 耐电压 | AC250V(50-60HZ)for1Minute | |
| 电气寿命 | 100，000Cycles（Load） | |
| 机械寿命 | 100，000Cycles （Without Load） | |
| 操作力 | 150±50gf | |
| 预行程（PT） | 0.25±0.10mm | |
| 使用温度 | -10℃+70℃ | |
| 操作类型 | 触动回复式 | |
| 耐候性能 | ||
| 耐寒性 | -20℃±2℃ | 96H |

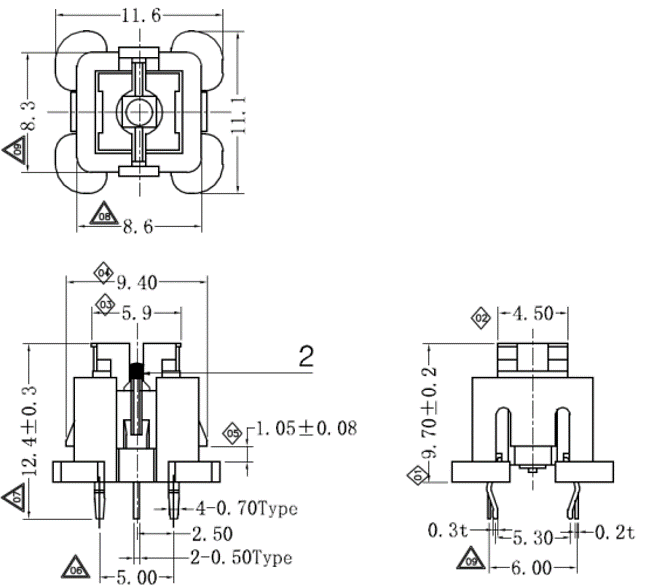

外形图

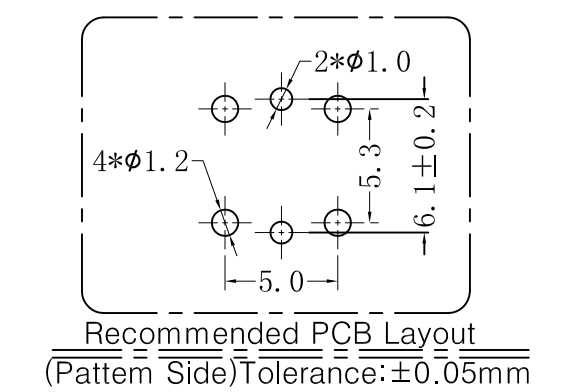

PCB设计图
电路图
| 包装规格 | ||
| 包装数(PCS) | 1盘 | 1000PCS |
| 1箱 | 20000PCS | |
| 波峰自动焊接条件 | ||
| 项目 | 预热温度 | 100±5℃ |
| 预热时间 | 60S(max.) | |
| 焊接温度 | 260±5℃ | |
| 焊接时间 | 5±1S | |
| 手工焊接条件 | ||
| 焊接温度 | 350℃±10℃ | |
| 焊接时间 | 3±0.5S | |
| 烙铁功率 | 60W(max.) | |
| 注意事项： |
| 1.本产品目录中产品的颜色与实物的颜色有所差异 |
| 2.请使用1.6mm板厚的印刷电路板 |
| 3.请以最小订购单位的N(整数）倍来订货 |
| 4.汽车用时，请进行确认后使用 |
产品一览
| 产品编号 | 图片 | 外形尺寸 | 类型 | 克力 | 行程 | PIN脚 | 灯颜色 | 帽子形状 | 镭雕符号 | 规格书 |
| CLA851101D10 |  |
9.5*8.5*12.4 | 触动回复式 | 350±50gf | 1.20±0.3mm | 6 | 白灯 | 扇形帽子 | 灯光符号 |  |
| CLA851101D09 | |
9.5*8.5*12.4 | 触动回复式 | 350±50gf | 1.20±0.3mm | 6 | 白灯 | 扇形帽子 | 号角符号 | |
| CLA851101D08 | |
9.5*8.5*12.4 | 触动回复式 | 350±50gf | 1.20±0.3mm | 6 | 白灯 | 扇形帽子 | 三角符号 | |
| CLA117201D01 | |
11.0*11.60*9.70 | 触动回复式 | 150±50gf | 0.25±0.10mm | 6 | 白灯 | |
||
| CLA856301S01 |  |
- | 贴片式 | 250±50gf | 1.30±0.2mm | - | 红灯 | - | - | |
